Value Valves GmbH

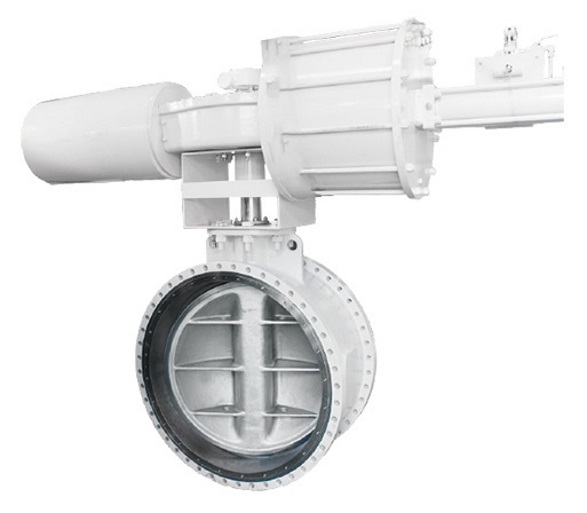

Produktreihe VF-9 - Doppelt-Exzentrische Hochleistungs-Absperrklappen

ALLGEMEINE BESCHREIBUNG:
Nennweite: 50mm - 1200mm (2” - 48”)
Umgebungstemperaturen: -29°C - 500°C
Betriebsdruck: ANSI 150/300 LB
EIGENSCHAFTEN UND VORTEILE:

1.  ausblassichere, besonders staubbeständige Welle in einem Stück
2.  patentierter Sitzring wird ohne Schrauben befestigt, wodurch absolute Dichtheit gewährleistet wird
3.  Sitz bestehend aus Teflon und Metall
4.  Heizmantel und Düsen, welche sich an Temperaturänderungen anpassen und Flüssigkeiten an Kristallisation hindern, sind.auf Anfrage erhältlich
5.  Standard-Materialien sind A216 WCB, A351 CF8, A351 CF8M; weitere Details erhalten Sie auf Anfrage bei Value Valves GmbH
6.  beidseitig dichtend
TECHNISCHE MERKMALE:

1.  Gehäuseausführung: An-, Zwischen, Doppelflanschklappe
2.  Mantelwanddicke: ASME B16.34
3.  Armaturenflansch: ISO 5211
4.  Ausführung & Betriebsdruck: ASME B16.34, 16.5
5.  Baulänge: API 609, ISO 5752
6.  Druckhaltetest: ISO 5208, API 598, MSS SP-61 : MSS SP-68
7.  Fire Safe Test: API 607
8.  VOC: ANSI/ISA-SP-93, TA-Luft, ISO 15848-1
9.  Kryogen-Test: BS 6364
10. Kennzeichnung: MSS-SP-25
11. Ex-Zertifikat: ATEX 94/9/CE Group II Category 2 GD
12. Safety Integrity Level 3 (SIL3): IEC-61508-1
13. Leckage-Klasse: ANSI FCI 70-2-2003 Table 1 Class V, ISO 5208 Rate A, ANSI/ISA-SP-93
14. Flanschanschlussmaß: ASME B16.5 Class 150/300, ASME B16.47 Class 150/300
(Informationen über weitere Flanschanschlussarten erhalten Sie auf Anfrage bei Value Valves GmbH)
*Technische Daten werden ausschließlich zu Referenzzwecken aufgeführt.

Value Valves GmbH behält sich das Recht vor, Änderungen am Produkt ohne vorherige Ankündigung vorzunehmen
ANWENDUNG：
Geeignet in Ölraffinations-, Luftzerlegungs-, Stahl-, Petrochemie-, Flüssigerdgas-, Raffinations-, Papier- und CDA-Industrie, bei Heiz- und fossilen Kraftwerken.
